COMMENG разрабатывает и производит устройства коммутации и управления, на базе которых могут быть реализованы системы управления физическим уровнем сети LMS (Loop Management System) различного назначения, такие как автоматические кроссы AMDF (Automated MDF) и переключатели линий (Loop Switch).

Оборудование переключения линий

   Предназначено для резервирования линий, каналов и оборудования связи и применяется, в основном, в системах связи и управления, к которым предъявляются повышенные требования к надежности, например:
   - системы технологической связи и управления энергетики, трубопроводного транспорта;
   - системы технологической связи и управления предприятий с непрерывным циклом производства;
   - системы радиотехнического обеспечения полетов и управления воздушным движением;
   - системы связи, управления и безопасности специального назначения.
   Предлагаемые решения могут быть применены везде, где требуется удаленно быстро и надежно переключить на одно из двух направлений любое количество физических медных слаботочных линий, от сетей связи общего пользования до небольшого офиса.

Примеры применения ...

Ниже приведены типичные примеры реализованных с помощью оборудование Commeng LSW или возможных решений. Если не найдете нужного - поставьте задачу и она будет решена.

	Резервируется УПАТС. Необходимо обеспечить переключения с основного на резервное оборудование и обратно: - абонентских линий; - двухпроводных соединительных линий a/b; - интерфейса PRI. Устройство переключения смонтировано непосредственно в кроссе АТС. Переключение производится оператором с пульта, собранного из трех ячеек управления (по одной на абонентские, цифровые линии и интерфейс PRI). Применение: Ведомственная система связи.
	Обеспечивается 100 % резервирование переключения оборудования (или целого узла связи) на группы каналов, которые передаются по разным линиям – например, ВЧ связь по ЛЭП и ВОЛС. Имеется возможность переключения как групп, так и отдельных каналов на выбранное направления. В случае аварии (например обрыв оптического кабеля) оборудование подключается к каналам ВЧ связи. Применение: система связи и технологического управления энергетики.
	Любой из источников сигнала, подключенный к коммутационной группе может быть соединен с любым передатчиком. Количество источников сигнала(радиорелейная, кабельная линии связи и т.п) - 2-4. Количество передатчиков (ПРД) – 2-4. Устройство переключения реализовано на кроссовых коммутаторах типа LSW M5 , LSW 5. Управление - ручное или с рабочего места оператора. Применение: радиотехническое обеспечение полетов, аэронавигация.
	Устройство мониторинга (УМ) постоянно контролирует основной и резервный каналы связи. В случае пропадания основного канала связи УМ переключает оборудование (модем) на резервный канал и через устройство управления (УУ) выдает сообщение оператору или в систему управления. Возможно переключение каналов по команде оператора. Применение: системы связи трубопроводного транспорта.

Кроссовые переключатели

   Выполняют функции коммутации в оборудовании переключения линий. Кроссовые переключатели Commeng LSW (Loop Switcher) устанавливаются в плинты типа LSA-PLUS/LSA-PROFIL 2/10 а так же в плинты для экранированных цепей LSA-PROFIL 2/8 х a-b-s и переключают 5(или 4) двухпроводных линий на одно из двух направлений.
   Commeng LSW легко интегрируются в любые системы связи, на их базе могут строиться устройства переключения линий и автоматические кроссы. Простые и надежные принципы управления позволяют интегрировать их в любые системы управления, а так же управлять кроссовыми переключателями вручную или с помощью простейших устройств. Размеры Commeng LSW позволяют их устанавливать в обычные конструктивы кроссов без изменения их конструкции.
   Переключатели с дистанционным переключением потребляют минимум энергии благодаря применению поляризованных реле и питаются от источника постоянного напряжения 22-50 Вольт.

Подробнее...

	Кроссовый переключатель Commeng LSW-А4 Одновременно переключает 4 двухпроводных линии на 2 направления. Выбор направления зависит от полярности напряжения в цепи управления, которая подключается через контакты плинта. Имеется цепь мониторинга состояния переключателя («сухие контакты»).
	Кроссовый переключатель Commeng LSW-A4s Предназначен для переключения цифровых цепей, выполненных экранированным кабелем. Одновременно переключает 4 двухпроводных линии на 2 направления. Выбор направления зависит от полярности напряжения в цепи управления, которая подключается через клеммную колодку, расположенную на лицевой панели.
	Кроссовый переключатель Commeng LSW-A5 Кроссовый переключатель Commeng LSW-A5 предназначен для одновременного переключения пяти 2-проводных линий с основного (А) на резервное (В) направление и обратно. Выбор направления производится с помощью изменения полярности управляющего напряжения или подачей разнополярных управляющих импульсов. Устанавливается в 10-ти парный плинт LSA-PLUS / LSA-PROFIL. Коммутируемые линии подключаются к контактам плинта Цепь управления подключается к клеммной колодке на лицевой панели изделия.
	Кроссовый переключатель Commeng LSW-M5 Коммутатор Commeng LSW-M5 предназначен для независимого переключения пяти 2-проводных линий с основного (А) на резервное (В) направление. Переключение производится с помощью ручных тумблеров, расположенных на лицевой панели. Устанавливается в 10-ти парный плинт LSA-PLUS / LSA-PROFIL. Коммутируемые линии подключаются к контактам плинта.

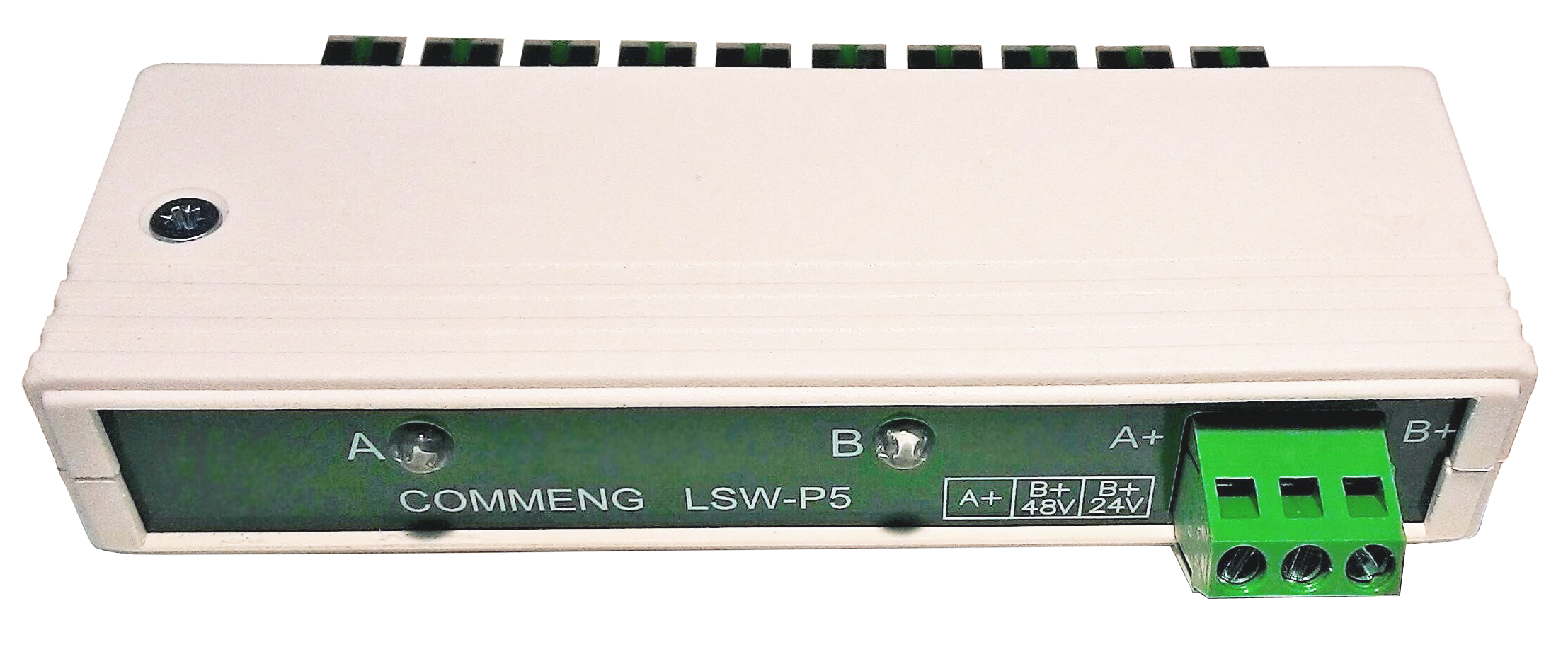

	Кроссовый переключатель Commeng LSW-P5 Предназначен для одновременного переключения пяти 2-проводных линий с основного (А) на резервное (В) направление и обратно. Выбор направления производится с помощью включения/отключения управляющего напряжения 24 или 48 Вольт постоянного тока. При поданном напряжении напряжении включено направление (А), при его отсутствии – направление (В). Устанавливается в 10-ти парный плинт LSA-PLUS / LSA-PROFIL. Коммутируемые линии подключаются к контактам плинта. Цепь управления подключается к клеммной колодке на лицевой панели.
	Кроссовый переключатель Commeng LSW-S5 Переключает 5 двухпроводных линии на 2 направления каждую. Управление переключение каждой линии происходит по своей цепи управления. Выбор направления зависит от полярности напряжения в цепи управления, которая подключаются через контакты плинта.

Устройства управления

Предназначены для подачи управляющего напряжения в кроссовые переключатели. Используются как для ручного управления устройствами переключения линий, так и для сопряжения с автоматизированными системами управления различного типа. Могут использоваться для управления коммутаторами коаксиальных линий (антенными переключателями) производства COMMENG. Устройства выпускаются в двух исполнениях: для установки в плинты или монтажа на рейку DIN (поверхность).

Подробнее...

	Устройство распределения питания Commeng LSW-PDU Обеспечивает распределение управляющего напряжения, поданного от ячейки или устройства управления, на группу кроссовых коммутаторов. Устанавливается в плинт LSA-PLUS/LSA-PROFIL 2/10. Входы управления кроссовых коммутаторов к контактам плинта. Управляющее напряжение подается на устройство через клеммную колодку или контакты плинта.
	Устройство распределения питания Commeng LSW-PDМU Обеспечивает распределение управляющего напряжения, поданного от ячейки или устройства управления, на группу кроссовых коммутаторов и выдачу сигнала состояния управляющему комплексу с помощью сухих контактов. Устанавливается в плинт LSA-PLUS/LSA-PROFIL 2/10. Входы управления кроссовых коммутаторов и цепи мониторинга подключаются к контактам плинта. Управляющее напряжение подается на устройство через клеммную колодку или контакты плинта.
	Устройство распределения импульсов Commeng LSW-СIDU Предназначено для последовательной подачи управляющих импульсов на группу подключенных к нему кроссовых коммутаторов и снижения, таким образом, тока во время переключения. Применяется в тех случаях, когда устройство переключения установлено на значительном (до нескольких километров) удалении от места, откуда подается управляющее напряжение. Устанавливается в плинт LSA-PLUS/LSA-PROFIL 2/10. Входы управления кроссовых коммутаторов и цепь подачи управляющего напряжения подключаются через контакты плинта.
	Устройство управления LSW-MTIU Применяется в системах, управляемых с помощью программных средств, в том числе через сеть Ethernet и по интерфейсу RS-485. Предназначено для подачи управляющего напряжения на группу переключателей симметричных и коаксиальных линий. Имеет два режима управления: ручной и дистанционный. В дистанционном режиме управление и мониторинг состояния системы выполняет подключенный к устройству контроллер и/или удаленный пульт управления. Соединяется с управляющими входами переключателей и групповых устройств двухпроводной линией.
	Ячейка управления Commeng LCS-MCU Предназначена для подачи управляющего напряжения на переключатели симметричных и коаксиальных линий. Соединяется с управляющими входами переключателей и групповых устройств двухпроводной линией. Устанавливается на рабочем месте оператора, а так же в шкафах и стойках с оборудованием. Команда на переключение подается оператором с помощью изменения положения тумблеров. С помощью использования необходимого количества ячеек может быть смонтирован пульт управления устройством переключения линий любой конфигурации.
	Устройство управления LCS-MTIU DR Применяется в системах, управляемых с помощью программных средств, в том числе через сеть Ethernet и по интерфейсу RS-485. Предназначено для подачи управляющего напряжения на группу переключателей симметричных и коаксиальных линий по двухпроводной линии. Имеет два режима управления: ручной и дистанционный. В дистанционном режиме управление и мониторинг состояния системы выполняет подключенный к устройству контроллер и/или удаленный пульт управления. Соединяется с управляющими входами переключателей и групповых устройств двухпроводной линией. Устанавливается на рейку

Управляющий комплекс управления устройствами переключения

   Оборудование переключения физических линий COMMENG легко может быть интегрировано в любые системы управления благодаря простоте управления и принципам построения системы. Часть заказчиков приобретает только кроссовые переключатели или кроссовые переключатели и устройства для сопряжения с контроллерами или другим управляющим оборудованием. Это дает ряд преимуществ, в том числе возможность управлять коммутаторами линий с помощью применяемых на данном предприятии систем управления и программного обеспечения.
   В тех случаях, когда такой необходимости нет, COMMENG предлагает систему управления на базе широко применяемого оборудования и собственного программного обеспечения.
    Управляющий комплекс предназначен для удаленного управления устройствами переключения (коммутаторами) переключения линий, состоит из программной и аппаратной частей и выполняет следующие функции:
   - управление коммутатором с удаленной интерактивной панели оператора;
   - контроль за работой коммутатора со стороны оператора;
   - выдачу сигналов о неисправностях в работе оборудования;
   - фиксацию действий оператора и нарушений в работе коммутатора в журнале событий.
    В непосредственной близости от управляющих устройств устанавливается контроллер, который может подключаться к интерактивной панели оператора или ПК интерфейсам 100 Base-TX или же RS-485.

Подробнее...

Аппаратная часть

Программируемый логический контроллер ОВЕН ПЛК 110 устанавливается в непосредственной близости с оборудованием устройства переключения – как правило, в той же стойке или шкафу. К выходам и входам ПЛК подключаются цепи управления и мониторинга устройств управления и кроссовых переключателей.

Перейти на сайт производителя
http://www.owen.ru/catalog/24522725

Интерактивная панель оператора eMT3105P - устройство сенсорного визуального интерфейса человек-машина «МMI» со специализированным программным обеспечением. Панель имеет сенсорный экран с размером 10,4”. ПЛК и панель оператора поддерживают интерфейсы 10/100 Base-TX и RS-485 и могут быть связаны между собой физической линией или же через сеть Ethernet.

eMT-3105P Installation Instruction pdf

Программное обеспечение (п/о) LSW Supervisor V1

Предназначено для управления и мониторинга оборудования общей емкостью до 8 групп переключения линий. П/о состоит из двух частей: управляющая программа контроллера и управляющая программа Панели Оператора. Обе части программного решения реализованы на открытых платформах:
- Управляющая программа контроллера реализована в среде CoDeSys v2.3;
- Управляющая программа панели оператора реализована на базе специализированного программного обеспечения EasyBuilder Pro v 1.0.

Выберите оборудование, спроектируйте и установите коммутатор сами.

Модули кроссовых коммутаторов и устройства управления - это просто детали конструктора, которые вы можете встроить в свою систему или же собрать из них коммутатор с нужными параметрами. Монтаж оборудования может выполнить любой специалист, имеющий достаточный опыт. Настройка, если система сконфигурирована и смонтирована правильно, не требуется. При необходимости обращайтесь в отдел технической поддержки COMMENG.

Техническая документация, рекомендации...

Типовые технические решения...

Комплект запасных частей и принадлежностей (ЗИП)

Для обслуживания, проверки, и при необходимости, замены вышедших из строя деталей или устройств оборудования переключения, необходим комплект ЗИП. Рекомендуем сразу включать его в проектно-сметную документацию и заявки на поставки оборудования.

Подробнее...

Наименование оборудования	Рекомендации по включению в комплект ЗИП

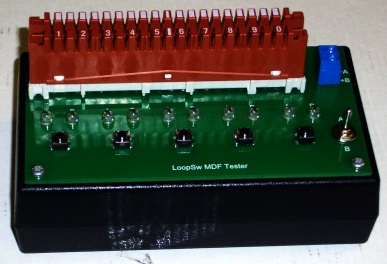

Commeng LSW-Tester	Предназначен для проверки кроссовых коммутаторов, устанавливаемых в плинт LSA 10х2. Обязательно включается в ЗИП в том случае, если предусматриваются регламентные работы. Значительно облегчает диагностику и поиск неисправностей в матрицах.
Кроссовые коммутаторы COMMENG	2% от общего объема, но не менее 1 штуки каждого типа. Коммутаторы с ручным управлением LSW-M5 могут устанавливаться вместо управляемых коммутаторов (LSW-A5, LSW-S5) – при аварии системы управления, проведении профилактических работ и т.п. а так же для расширения емкости системы резервирования. Поэтому имеет смысл, учитывая их низкую стоимость, включать их в комплект ЗИП в большем количестве.
Устройства управления COMMENG	2% от общего объема, но не менее 1 штуки каждого типа
Шнуры контрольные Шнуры коммутационные COMMENG (или другого производителя)	2-х 4-проводный контрольный шнуры для подключения измерительных приборов, длина выбирается исходя из удобства работы; 2-хпроводные коммутационные шнуры для установления временных между плинтами кросса и коммутатора
Программируемый логический контроллер	Рекомендуется обязательно иметь резервный, с загруженной программой, особенно если предприятие не имеет специалистов по ПЛК способных загрузить программу.
Интерактивная панель оператора	Очень надежна, кроме того сброс и перезагрузку программы может выполнить практически любой человек, имеющий небольшой опыт работы с компьютером. Однако в том случае, если дежурный персонал не имеет возможности в любое время перейти на ручное управление, то рекомендуется все-таки запасную панель иметь.
Блоки питания (БП)	В том случае, если для питания устройства переключения предусматривается отдельный блок питания, необходимо обязательно иметь резервный БП.
Плинты, монтажный инструмент, расходные материалы	Рекомендуется включить в комплект ЗИП, если эксплуатирующее оборудование предприятие не имеет их в достаточном количестве.

Для получения более подробной информации и типовых технических решений следует обращаться в службу технической поддержки COMMENG.
