Назначение

Индикатор срабатывания токовой защиты представляет из себя светодиод с токоограничивающим резистором, включенные параллельно позистору. При срабаты-вании позистора падающее на нем напряжение зажигает светодиод. Индикатор подключается на каждый провод, пример схемы модуля с индикацией показан на рис.4.

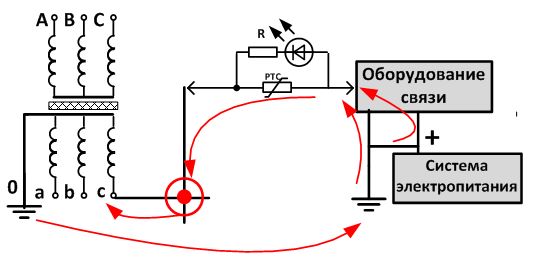

Важно понимать, что светодиод загорится только в том случае, если при попадании постороннего напряжения через подключенное оборудование будет протекать ток, достаточный для срабатывания, а потом для удержания позистора в сработавшем состоянии. Функциональная схема работы светодиодной индикации показана на рис.5.

Источник, от которого попадает опасное напряжение в линию связи, должен иметь заземленный полюс - электроустановка системы TN, фазное напряжение 220/230В от понижающей подстанции (рис.5), или тяговое напряжение электротранспорта с заземленным обратным проводником – рельсами.

В том случае, если через защищаемое оборудование создается цепь для протекания тока на заземление (через заземленный корпус оборудования, цепи питания) то при достаточном для срабатывания позистора токе он переходит в высокоомное состояние, и значительная часть постороннего напряжения падает на нем. От этого напряжения горит светодиод, ток через который ограничен с помощью резистора.

Индикатор на схеме, показанной на рис.4 горит при постороннем напряжении от источника переменного тока: например, подстанция 10/0,4 кВ, систем TN (рис.5), или от источника постоянного тока с заземленным плюсом: например, тяговое напряжение шахтного электротранспорта, плюс – рельсы, минус – троллей.

Основным плюсом светодиодной индикации является простота реализации. Недостаток – отсутствие индикации не гарантирует, что в линии нет постороннего опасного напряжения. В тех случаях, когда цепь для протекания тока отсутствует, или же ток слишком мал для срабатывания позистора, индикатор гореть не будет.

Индикатор постороннего напряжения выполнен на газоразрядной индикаторной лампе, которая подключена к контакту защитного заземления и к каждому из проводов линии связи. Подключение индикаторной газоразрядной лампы HL к проводам линии связи происходит через схему сопряжения СС, обеспечивающую установку уровня напряжения зажигания в индикаторной лампе и ограничение тока, гальваническую развязку между проводами линии связи и контактом заземления в рабочем режиме линии связи. Пример схемы модуля защиты с индикацией показан на рис.6.

Во всех устройствах Commeng DFP cхема индикации работает независимо от элементов защиты. Напряжение, при котором индикатор начинает гореть, всегда меньше статического напряжения пробоя разрядника и классификационного напряжения полупроводниковых элементов, включенных между проводом и землей.

Рисунок 6. Пример схемы модуля защиты с индикацией постороннего напряжения (тип «u»)	Рисунок 7. Функциональная схема работы индикатора типа «u» при попадании фазного напряжения в линию связи
Рисунок 8. Функциональная схема работы индикатора типа «u» при контакте провода линии связи с троллейным проводом шахтного электротранспорта

Источник, от которого попадает опасное напряжение в линию связи, должен иметь заземленный полюс - электроустановка системы TN, фазное напряжение 220/230В от понижающей подстанции или тяговое напряжение электротранспорта с заземленным обратным проводником – рельсами. Полярность источника постоянного тока по отношению к земле принципиальной разности не имеет.

Функциональная схема работы индикатора при попадании постороннего напряжения на один из проводов линии связи показана на рис.7,8.

Индикатор типа «u» имеет значительные преимущества:

• всегда индицирует постороннее напряжение, превышающее заданное значение, в большинстве случаев независимо от схемы защиты и подключенного оборудования;
• предпочтительней с точки зрения электробезопасности и пожарной безопасности;

В модулях защиты с индикатором типа «u» нет возможности измерить статическое напряжение пробоя (классификационное напряжение полупроводников) в цепи провод-земля, что несколько затрудняет их проверку (измеряется напряжение в цепи провод-провод).

Таблица 1. Эксплуатационные характеристики модулей Commeng DFP K

* При установке в плинт

Во время эксплуатации следует периодически проводить проверку исправности модулей кроссовой защиты. При проверке контролируются на соответствие данным, указанным в техническом описании следующие параметры:

• статическое напряжение пробоя разрядников и классификационное напряжение;
• вносимое в каждый провод активное сопротивление.

При необходимости могут проверяться так же:

• сопротивление изоляции провод-провод, провод-земля;
• вносимое затухание в рабочем диапазоне частот.

Проверка модулей защиты производится в соответствии с инструкцией «Периодичность и содержание проверок устройств защиты от перенапряжений».

На корпус изделия наносятся надпись черного цвета: сокращенное модуля (без указания товарной марки), год и месяц изготовления. Товарная марка COMMENG™ нанесена на корпус модуля вдавленным шрифтом.

Упаковка модулей производится в картонные коробки или полиэтиленовые пакеты. В каждую заводскую упаковку вкладывается паспорт.

Во избежание ошибок при закупке следует указывать номер ТУ и производителя в спецификациях на закупку, проектной и конкурсной документации.

Модули Commeng DFP K выпускаются по ТУ 6677-008-38164566-2014.

Производитель – ООО «КОММЕНЖ».

При заказе следует указать полное название модуля, выбрав его в частях 2.1-2.4 технического описания. Структура названия показана в таблице 2.

Таблица 2. Структура названия модулей

Примеры указания модуля при заказе:

• модуль кроссовой защиты Commeng DFP K1-130
• модуль кроссовой защиты Commeng DFP K1-133i
• модуль кроссовой защиты Commeng DFP K1-DI-12V
• модуль кроссовой защиты Commeng DFP K2-430u
