В состав комплекта входит (см. рис. 2):
1- колпачок защитный; 2- клеевая термоусадочная изоляционная трубка 30/10 L=100мм; 3- клеевая термоусадочная изоляционная трубка 12/4 L=30мм; 4-стяжка кабельная 2,5х100.

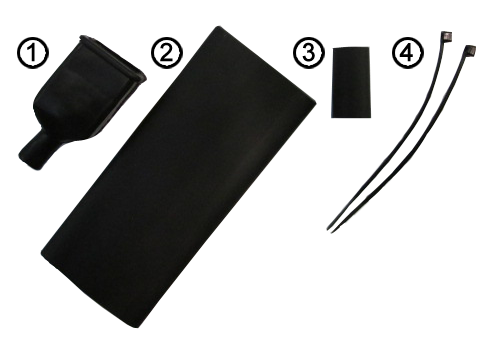

Рисунок 2. Монтажный комплект КМЕ-1

Таблица 1. Характеристики монтажного комплекта КМЕ-1

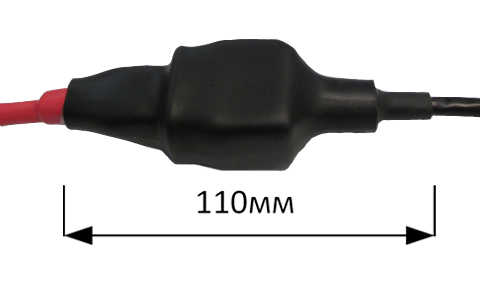

Длина монтажного комплекта в сборе, мм.	110
Масса, гр.	Не более 30
Климатическое исполнение по ГОСТ 15150-69 для устройства защиты с установленным монтажным комплектом	УХЛ 1 не ниже - 40°С
Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529)	IP65

2.1 Подготовить кабель в соответствии с рисунком 3.1.

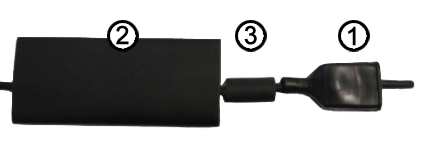

Рисунок 3.1 Расположение элементов комплекта монтажного КМЕ-1 на подключаемом кабеле

2.2 Зачистить изоляцию кабеля на длину необходимую для установки разъёма RJ-45

2.3 Установить и опрессовать разъём RJ-45

2.4 Вставить разъем в устройство защиты Commeng ODU-Protect FE(GE) и одеть защитный колпачок (см.рис.3.2)

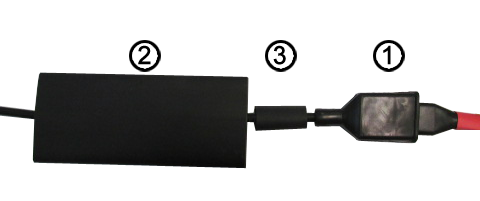

Рисунок 3.2

2.5 Натянуть клеевую термоусадочную изоляционную трубку12/4 L=30мм (см. рис.3.3, поз. 3) на конец защитного колпачка и усадить с помощью теплового пистолета, фена или другого оборудования для нагрева.

2.6 Разместить клеевую термоусадочную изоляционную трубку 30/10 L=100мм (см. рис.3.3, поз. 2) так чтобы она покрывала устройство защиты и защитный колпачок.

2.7 Усадить клеевую термоусадочную изоляционную трубку 30/10 L=100мм (см. рис.3.3, поз. 2) с помощью теплового пистолета, фена или другого оборудования для нагрева.

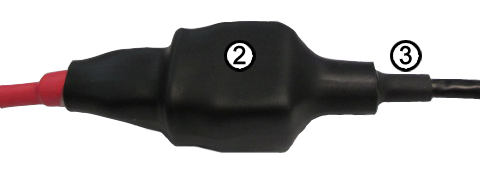

Рисунок 3.3

3.1 Комплектность:
1) Колпачок защитный - 1шт.;
2) Клеевая термоусадочная изоляционная трубка 30/10 L=100мм – 1шт.;
3) Клеевая термоусадочная изоляционная трубка 12/4 L=30мм – 1шт.;
4) Стяжка кабельная 2,5х100 – 2шт.

3.2 Каждый монтажный комплект упаковывается в полиэтиленовую упаковку.

3.3 В упаковку вкладывается упаковочный лист с указанием:
- наименования изделия;
- комплектность и инструкцию по монтажу.

При заказе следует указать тип изделия Монтажный комплект КМЕ-1 и производителя COMMENG (OOO «КОММЕНЖ»)
Пример заказа: Монтажный комплект КМЕ-1
Производитель COMMENG (OOO «КОММЕНЖ»)
