Устройство защиты коаксиальных цепей
и ВЧ трактов ExPro MF
Устройство защиты коаксиальных цепей и ВЧ трактов ExPro MF предназначено для защиты базовых станций сотовой связи, маломощных РРС, оборудования радиотелефонной и транкинговой связи, широкополосного беспроводного доступа, терминалов VSAT.
Спектр рабочих частот до 1,8 ГГц. Допускают передачу по кабелю дистанционного питания постоянным током. Внутри устройства установлен разрядник, который не подлежит замене в процессе эксплуатации.
Типы разъемов: N, BNC TNC, UHF.
Устройство защиты ExPro MF выпускаются в двух конструктивных исполнениях.
ExPro MF f/f – для подключения в разрыв кабеля. ExPro MF f/m – для подключения непосредственно к защищаемому оборудованию.
Внешний вид устройств показан на рисунках 1,2
|
Рисунок 1. ExPro MF BNC f/m
|
|
Рисунок 2. ExPro MF TNC f/m
|
Технические характеристики
Основные технические характеристики приведены в таблице 1. На рисунке 3 показана зависимость от частоты КСВН
(коэффициента стоячей волны по напряжению), на рисунке 4 – зависимость от частоты коэффициента передачи S21.
|
Модель
|
ExPro
МF YYY XXX f/f
|
ExPro
MF YYY XXX f/m
|
|
Типы разъемов разъёмов (YYY)
|
N, BNC TNC, UHF
|
|
Ответные части разъёмов
|
(розетка/розетка)
|
(розетка/вилка)
|
|
Электрическая схема
|
|
|
|
Способ подключения
|
В разрыв кабеля
|
К оборудованию
|
Статическое напряжение пробоя разрядника
( XXX, указывается при заказе), В
|
90
|
230
|
350
|
600
|
90
|
230
|
350
|
600
|
|
Мощность передатчика (в зависимости от напряжения пробоя разрядника), Вт
|
50
|
400
|
900
|
1200
|
50
|
400
|
900
|
1200
|
|
Максимальный импульсный разрядный ток (8/20 мкс)
|
10 кА
|
|
Время срабатывания
|
100 нс
|
|
Частотный диапазон
|
До 1800 MГц
|
|
Вносимое затухание
|
< 0,25 дБ
|
|
КСВН в рабочем диапазоне частот
|
< 1,3
|
|
Волновое сопротивление
|
50 Ом
|

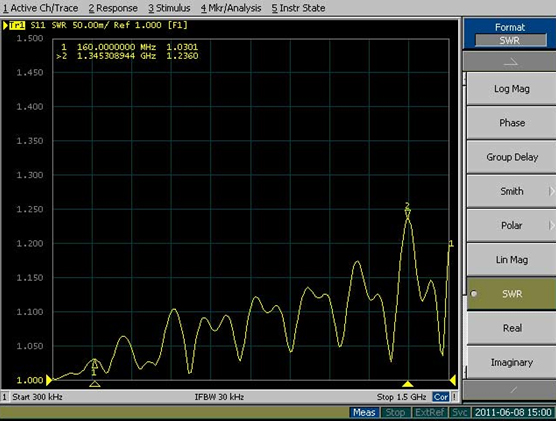

Рисунок 3. Зависимость КСВН от частоты сигнала
(измерения сделаны для ExPro MF N).

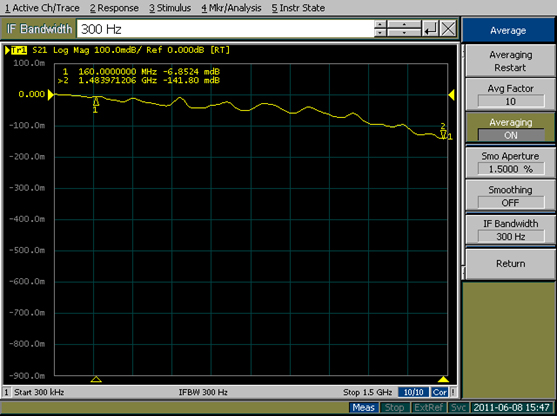

Рисунок 4. Зависимость коэффициента S21 от частоты сигнала
(измерения сделаны для ExPro MF N).
Указания по монтажу и эксплуатации
Устройство ExPro МF с разъемами f/m устанавливается между коаксиальным кабелем и оборудованием и монтируется прямо в разъем (тип f) защищаемого оборудования). Устройство с разъемами f/f монтируется в разрыв кабеля (например, при вводе кабеля в контейнер) и может крепиться к различным конструкциям кабельными стяжками или монтажными хомутами к стене (заказываются дополнительно). Запрещается подвергать разъемы механическим нагрузкам (например по воздействием веса кабеля большой длины). Для подключения внешнего проводника к защитному заземлению или металлоконструкциям, необходимо подключить кабель заземления с одетым кабельным наконечником с помощью одного из винтов, которыми закреплен разъем.
Условия эксплуатации:
- температура окружающего воздуха от минус 20 до плюс 50 °С.
- относительной влажности воздуха до 95% при температуре до 25 °С.
- атмосферное давление от 720 до 780 мм рт. ст.
- установка в защищенном от действия осадков и влажности месте.
Для проверки исправности разрядника рекомендуется использовать прибор ISKRA с соответствующим типу разъема адаптером.
|
