Измерительный адаптер Commeng MA-8P8C. Техническое описание.
Техническое описание
Назначение
 |

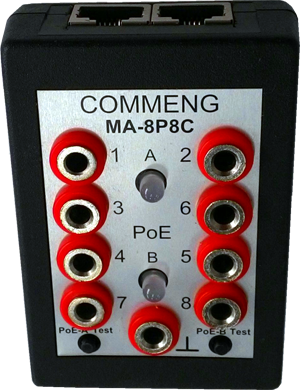

Рисунок 1. Внешний вид адаптера Commeng MA-8P8C |
Адаптер Commeng MA-8P8C предназначен для подключения измерительных приборов и других устройств к оборудованию и линиям связи и передачи данных. Оборудование или кабельная линия подключаются через 8-контактный разъем (обычно называемый RJ-45). Приборы подключаются контактами типа «банан» через гнезда адаптера. Имеется функция проверки наличия и способа передачи питания PoE (Power over Ethernet).
Применяется при настройке и проверке оборудования, при поиске повреждений, для проведения измерений в СКС, сетях связи и передачи данных, при эксплуатации систем контроля доступа, IP-видеонаблюдения, беспроводного ШПД и т.п.
1. Технические характеристики
Адаптер выполнен в пластмассовом корпусе, на боковой стороне имеет два запарал-леленных разъема 8р8с (RJ-45) для подключения линии и/или оборудования. На лицевой панели расположены 9 гнёзд (8 контактов разъема + экран) для подключения измери-тельных приборов, два двухцветных светодиода и две кнопки для тестирования «PoE». Схема адаптера приведена на рис.2, технические характеристики в табл. 1.

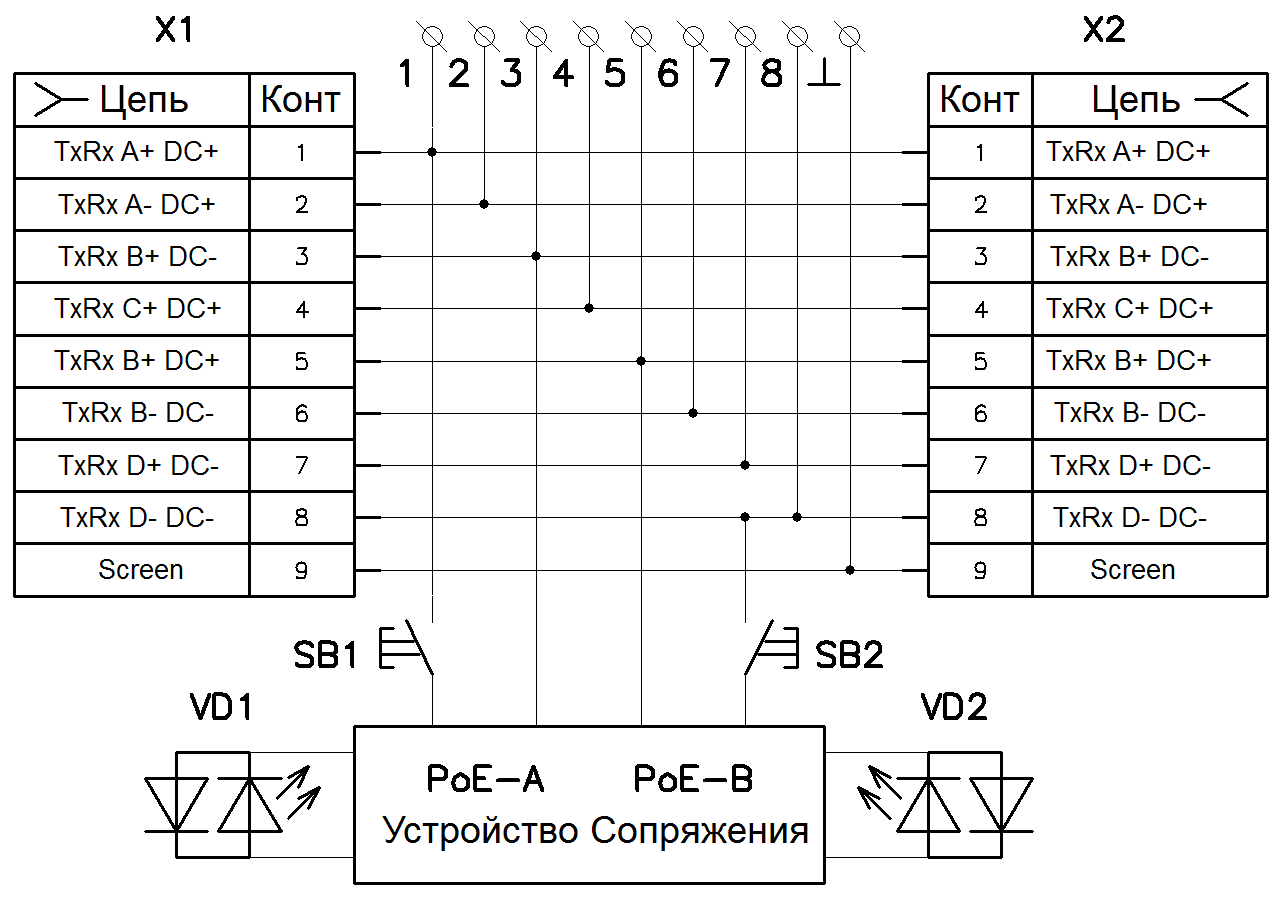

Рисунок 2. Функциональная схема адаптера Commeng MA-8P8C
2. Проведение измерений
Адаптер Commeng MA-8P8C очень прост, как в плане применения, так и по своему функционалу, и ни в коем случае не может заменить кабельный тестер. С другой стороны, адаптер можно применять с различными приборами, он может помочь знающему специалисту в самых различных случаях, которые возникают при монтаже, эксплуатации и поиске неисправностей.
Обратите внимание на подключение адаптера к оборудованию и линии, правильном использовании готовых патч-кордов. (см. раздел 1.3).
2.1 Подключение измерительных приборов
8-контактные разъемы применяются не только в СКС, коммутаторах и других устройствах Ethernet, но и в различном оборудовании связи и передачи данных. Поэтому адаптер может быть использован с различными измерительными приборами.
В любое из гнезд 8р8с (RJ-45), с помощью коммутационного шнура (патч-корда), подключается испытываемое оборудование или линия связи (например, через патч-панель), или же в гнездо может быть подключен кабель с установленной вилкой. При необходимости может быть использовано и другое гнездо 8р8с (RJ-45). В случае возникновения вопросов по подключению см. схему на рис.2.
2.2 Тестирование PoE
Адаптер позволяет определять:
- тип PoE (IEEE 802.3af-2003/IEEE 802.3at-2009 или Passive PoE);
- пары, по которым подается питание (контакты 1,2 и 3,6 – режим А по IEEE 802.3af/at, поверх данных при использовании 10/100/1000BASE-TХ или 4,5 и 7,8 - режим B по IEEE 802.3af/at, по свободным парам при использовании 10/100BASE-TХ или поверх данных при использовании 1000BASE-TХ);
- полярность подаваемого в линию напряжения.
Наличие, режим подачи и полярность питания индицируется светодиодами при нажатии кнопок. Для проверки наличия питания на контактах 1,2 и 3,6 необходимо нажать кнопку «PoE-A Test». Для проверки наличия питания на контактах 4,5 и 7,8 необходимо нажать кнопку «PoE-B Test».
Если напряжение в проверяемые пары постоянно подано (Passive PoE), то светодиод горит постоянно. В том случае, если к адаптеру через кабель или патч-корд подключено питающее устройство (PSE), при нажатии кнопки оно пытается определить, является ли Commeng MA-8P8C приемником PoE (PD), для чего подает тестовое напряжение, что сопровождается миганием светодиода.
Информация, необходимая для проверки, приведена в таблице 2.
Таблица 2. Проведение тестирования PoE
|
Проверяемые контакты
|
1,2 и 3,6
|
4,5 и 7,8
|
|
Режим подачи питания
|
А
|
В
|
|
Стандартная полярность
|
DC+ (1,2) DC- (3,6)
|
DC+ (4,5) DC- (7,8)
|
|
Нажать кнопку
|
PoE-A Test
|
PoE-B Test
|
|
Passive PoE
|
стандартная полярность
|
VD1 горит, зеленый
|
VD2 горит, зеленый
|
|
обратная полярность
|
VD1 горит, желтый
|
VD2 горит, желтый
|
|
IEEE 802.3af/at
|
стандартная полярность
|
VD1 мигает, зеленый
|
VD2 мигает, зеленый
|
|
обратная полярность
|
VD1 мигает, желтый
|
VD2 мигает, желтый
|
2.3. Подключение кабелей и патч-кордов
Распиновка (обжатие) подключаемых патч-кордов, может быть выполнена, как по стандарту EIA/TIA-568A, так и по EIA/TIA-568B. При выборе патч-корда следует обращать внимание на соответствие нумерации жил кабелей и контактов разъемов адаптера. В случае применения кросс-кабеля (Crossover cable pinouts) со всеми перекрещенными парами, полярность питания изменится на противоположную, как при использовании метода A, так и B. При использовании кросс-кабеля с двумя перекрещенными парами, полярность питания изменится только при методе A.
3. Маркировка и упаковка. Комплект поставки
На лицевой панели пронумерованы гнёзда типа «банан» для подключения измерительных приборов с 1 по 8, соответствующим номерам контактов в гнёздах 8p8c (RJ-45) и одно гнездо, соединённое с экранами гнёзд 8р8с (RJ-45).
На нижней поверхности указываются:
- полное наименование устройства;
- цветной меткой месяц и год производства;
Упаковка производится в коробки из гофрокартона или полиэтилен. В заводскую упаковку вкладывается один паспорт изделия.
Последнее обновление: 10.07.2017
|
