Комплексные устройства защиты потребителей ExPro PBox
(Сертификат соответствия №РОСС RU.AB72.B02866)
Назначение
Устройства защиты от импульсных перенапряжений (УЗИП) ExPro PBox предназначены для защиты электропитающих установок ЭПУ (выпрямителей, преобразователей и пр.) оборудования связи, КИПиА, промышленной автоматики и вычислительной техники от импульсных перенапряжений наводимых, при грозовых разрядах и влияниях ЛЭП, а также токовых перегрузок в первичных сетях электропитания 220 вольт и цепях постоянного тока.
Устройства могут устанавливаться в жилых, общественных и промышленных зданиях и сооружениях, включая не отапливаемые помещения. Степень защиты корпуса IP 20.
Устройство защиты ExPro PBox предназначены для эксплуатации в условиях:
а) температура окружающего воздуха от минус 10 до плюс 50 0С.
б) относительной влажности воздуха до 95% при температуре до 25 0С.
в) атмосферное давление от 720 до 780 мм рт. ст.
Технические характеристики
Тип
ExPro Pbox |
Параметры |
Электрическая схема |
Напряжение |
Макс.
имп. ток, кА |
Номинальный рабочий ток в защищаемой цепи,
мА |
Вносимое сопр.
(в провод), Ом |
Рабочее, ном./макс |
Ограниче- ния |
ExPro Pbox-III 1c-AC320 |
 |
230/320 50Гц |
510 ±10% (эфф) |
15 |
10000 |
– |
ExPro Pbox-III 1c-AC320/yA |
 |
230/320 50Гц |
510 ±10% (эфф) |
15 |
150 |
3,5 |
250 |
1,7 |
500 |
1 |
1000 |
<0,1 |
2000 |
|
4000 |
|
6000 |
|
ExPro Pbox-III 1s-AC320 |
 |
230/320 50Гц |
510 ±10% (эфф) |
15 |
10000 |
– |
ExPro Pbox-III 1s-AC320/yA |
 |
230/320 50Гц |
510 ±10% (эфф) |
15 |
150 |
3,5 |
250 |
1,7 |
500 |
1 |
1000 |
<0,1 |
2000 |
4000 |
6000 |
ExPro Pbox-III
3c-AC320 |
 |
230/380 50Гц |
510 ±10% (эфф) |
15 |
10000 |
– |
ExPro Pbox-III 3c-AC320/yA |
 |
230/320 50Гц |
510 ±10% (эфф) |
15 |
150 |
3,5 |
250 |
1,7 |
500 |
1 |
1000 |
<0,1 |
2000 |
4000 |
6000 |
ExPro Pbox-III
3s-AC320 |
 |
230/380 50Гц |
510 ±10% (эфф) |
15 |
10000 |
– |
ExPro Pbox-III 3s-AC320/yA |
 |
230/380 50Гц |
510 ±10% (эфф) |
15 |
150 |
3,5 |
250 |
1,7 |
500 |
1 |
1000 |
<0,1 |
2000 |
4000 |
6000 |
ExPro Pbox DCx/yA |
 |
60/72
48/58
24/30
12/18 |
82 ±10%
68 ±10%
39 ±10%
22 ±10% |
6
2
2
2 |
80 |
17 |
150 |
4,5 |
250 |
1,6 |
500 |
0,65 |
1000 |
0,2 |
2000 |
<0,1 |
3000 |
6000 |
9000 |
Устройство ExPro PBox
Устройство защиты ExPro PBox представляют из себя пластиковый короб со смонтированными в нём схемами защиты от опасных перенапряжений и сверхтоков.
ExPro PBox подключаются в разрыв кабеля. Устанавливаются на входе защищаемого оборудования. Крепление устройств защиты осуществляется к стене на шурупы.
Условные обозначения типов шкафов:
ExPro Pbox-III 1c-AC320
ExPro Pbox-III 1c-AC320/yA
ExPro Pbox-III 1s-AC320
ExPro Pbox-III 1s-AC320/yA
ExPro Pbox-III 3c-AC320
ExPro Pbox-III 3c-AC320/yA
ExPro Pbox-III 3s-AC320
ExPro Pbox-III 3s-AC320/yA
ExPro Pbox-III DCx/yA
где “c” – система TN-C
“s” – система TN-S (TN-C-S)
“x” - величина номинального рабочего напряжения.
“y” – величина номинального рабочего тока.

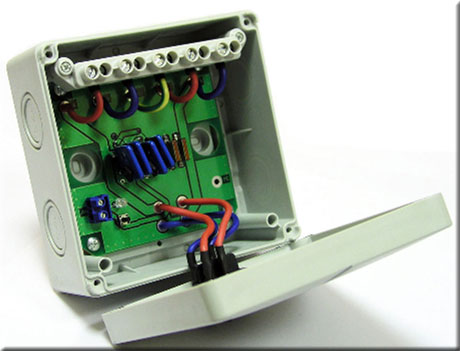

Внешний вид одного из типов устройства приведён на рисунке 1.
Рис 1. Внешний вид ExPro PBox
