Устройства защиты ВЧ трактов
ExPro HF и EveryPro HF

   Устройства защиты ExPro HF и EveryPro HF предназначены для защиты базовых станций сотовой связи, маломощных РРС, оборудования радиотелефонной и транкинговой связи, широкополосного беспроводного доступа, терминалов VSAT.
   Спектр рабочих частот до 2,4 ГГц. Допускают передачу по кабелю дистанционного питания постоянным током. Устройства оборудованы сменными вставками с разрядниками на различное напряжение срабатывания.
   Типы разъемов: N, UHF, TNC, 7/16”
   Особенность EveryPro HF - объединение в одном блоке четырех устройств защиты, причем они могут иметь различные типы разъема и сменные вставки на различные напряжения.
   ExPro HF выпускаются в двух конструктивных исполнениях: ExPro HF f/f – для подключения в разрыв кабеля и ExPro HF m/f – для подключения непосредственно к защищаемому оборудованию. EveryPro HF выпускается только с разъемами типа “female” (EveryPro HF f/f) – для подключения в разрыв кабеля.

Внешний вид устройств показан на рисунках 1-3.

Технические характеристики

   Основные технические характеристики приведены в таблице 1. На рисунке 4 показана зависимость КСВН (коэффициента стоячей волны) по напряжению от частоты , на рисунке 5 – зависимость от частоты коэффициента передачи S21.

Таблица 1

Модель	ExPro HF f/ f EveryPro HF				ExPro HF m/f
Типы разъемов	N, UHF, TNC, 7/16”
Ответные части разъёмов	(розетка/розетка)				(розетка/вилка)
Электрическая схема
Способ подключения	В разрыв кабеля				К оборудованию
Статическое напряжение пробоя разрядника , В (сменная вставка с разрядником заказывается вместе с устройством)	90	230	350	600	90	230	350	600
Мощность передатчика (в зависимости от напряжения пробоя разрядника), Вт	50	400	900	1200	50	400	900	1200
Максимальный импульсный разрядный ток (8/20 мкс)	10 кА
Время срабатывания	100 нс
Частотный диапазон	До 2400 MГц
Вносимое затухание	< 0,25 дБ
КСВН в рабочем диапазоне частот	< 1,3
Волновое сопротивление	50 Ом

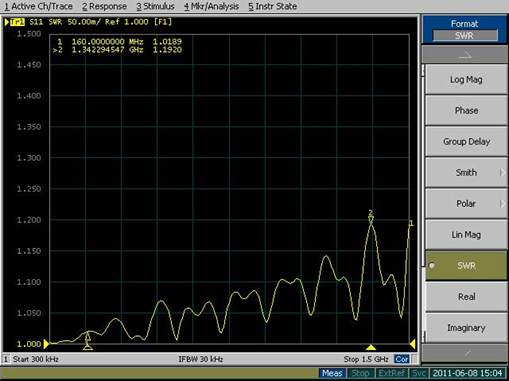

Рисунок 4. Зависимость КСВН устройств ExPro/EveryPro HF от частоты (график приведен для устройства ExPro HF N)

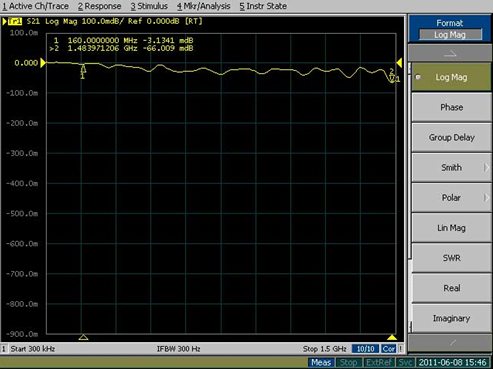

Рисунок 5. Зависимость коэффициента S21 устройств ExPro/EveryPro HF от частоты (график приведен для устройства ExPro HF N)

Указания по монтажу и эксплуатации

    Устройство ExPro f/m устанавливается между коаксиальным кабелем и оборудованием и монтируется прямо в разъем (female) защищаемого оборудования.
    Устройства ExPro HF f/f и EveryPro HF монтируется в разрыв кабеля (например, при вводе кабеля в контейнер) и может крепиться к различным конструкциям. Для этого могут быть использованы специальные монтажные кронштейны, устройство EveryPro HF имеет монтажные отверстия, с помощью которых их можно закрепить на стену или металлоконструкции.
    Запрещается подвергать разъемы механическим нагрузкам (например по воздействием веса кабеля большой длины). Для подключения внешнего проводника к защитному заземлению или металлоконструкциям, необходимо подключить кабель заземления с одетым кабельным наконечником к контакту заземления устройства.

    Условия эксплуатации:
    - температура окружающего воздуха от минус 20 до плюс 50 °С.
    - относительной влажности воздуха до 95% при температуре до 25 °С.
    - атмосферное давление от 720 до 780 мм рт. ст.
    - установка в защищенном от действия осадков и влажности месте.
    Напряжение пробоя разрядника (сменной вставки) должно выбираться в зависимости от мощности сигнала и напряжения дистанционного питания. Для проверки исправности разрядника рекомендуется использовать прибор ISKRA .

Устройство ExPro (EveryPro) HF

    Устройство защиты ExPro HF xхх выпускаются в двух конструктивных исполнениях.
ExPro HF хxx F/F – для подключения в разрыв кабеля. ExPro HF хxx F/М – для подключения непосредственно к защищаемому оборудованию. Возможное исполнение типов разъёмов: N, TNC, UHF.
   ExPro HF выполнено в металлическом корпусе (латунь). В корпус ввинчивается сменная вставка содержащая элемент защиты (газонаполненный разрядник). Провод защитного заземления подключается к винту расположенный на корпусе.
   Крепление устройства защиты осуществляется с помощью кронштейна прикреплённого к корпусу изделия.
   Принципиальная схема устройств приведена в табл. 2. Внешние виды устройств приведёны на рис. 1.
   Устройство защиты ExPro (EveryPro) HF предназначены для эксплуатации в условиях:
   а) температура окружающего воздуха от минус 20 до плюс 50 0С.
   б) относительной влажности воздуха до 95% при температуре до 25 0С.
   в) атмосферное давление от 720 до 780 мм рт. ст.
