Абонентские приставки спаренного телефона АПСТ. Техническое описание.

Техническое описание

Назначение

Приставки АПСТ предназначены для подключения абонентов к спаренным абонентским линиям электромеханических и электронных АТС с разделением абонентов по полярности. Обеспечивают минимальное затухание и высокий уровень вызывного сигнала. Устанавливаются для каждого абонента на вводе в квартиру или рядом с телефоном в монтажной коробке или телефонной розетке. Выполнены в виде плат с клеммами или гибкими выводами, элементы и токоведущие части защищены полимерным покрытием. Выпускается так же модификация в корпусе, предназначенная для подключения двух абонентов и установки на лестничной площадке, в шкафу и т.п.

а) Подключение - клеммы	в) приставка для подключения двух абонентов в корпусе со снятой и одетой крышкой
б) Подключение – гибкие выводы в ПВХ изоляции

Рисунок 1. Внешний вид приставок АПСТ

1. Технические характеристики

1.1 Электрические характеристики

Спаренные телефонные аппараты подключают через приставки к проводам общей абонентской линии, работа приставок АПСТ основана на принципе разделения напряжения питания и вызывного сигнала в линии по полярности с помощью диодов.

В зависимости от типа вызывного сигнала выпускаются две схемы АПСТ-1 и АПСТ-4 (где 1 и 4 – номера разработок), различающихся схемами цепи разряда конденсатора звонковой цепи телефона. Функциональная схема, объясняющая применение приставок АПСТ, показана на рис. 2. , электрические характеристики приведены в табл.1

Рисунок 2. Схема подключения абонентов к спаренной телефонной линии

1.3 Конструкция

Приставки АПСТ выполнены в виде печатных плат с установленными на них планарными компонентами. Сторона, на которой установлены компоненты, защищена полимерным покрытием. Характеристики конструкции приведены в табл.2.

Выпускаются три типа конструкции:

• с клеммами для подключения проводов (в названии указывается буква «к»): АПСТ-1к , АПСТ-4к (рис. 1а);
• с гибкими выводами из одножильного провода ПВХ изоляции длиной 60-70 мм (в названии указывается буква «п»): АПСТ-1п, АПСТ-4п (рис. 1б);
• в корпусе, для подключения двух абонентов, подключение через клеммы (в название через дробь добавлена цифра «2»): АПСТ-1/2, АПСТ-4/2 (рис. 1в).

2. Указания по выбору, монтажу и эксплуатации

2.1 Выбор типа приставки

Тип схемы приставки (АПСТ-1 или АПСТ-4) выбирается в соответствии с табл.3 в зависимости от того, с какой АТС она будет использоваться.

Таблица 3. Выбор типа приставки

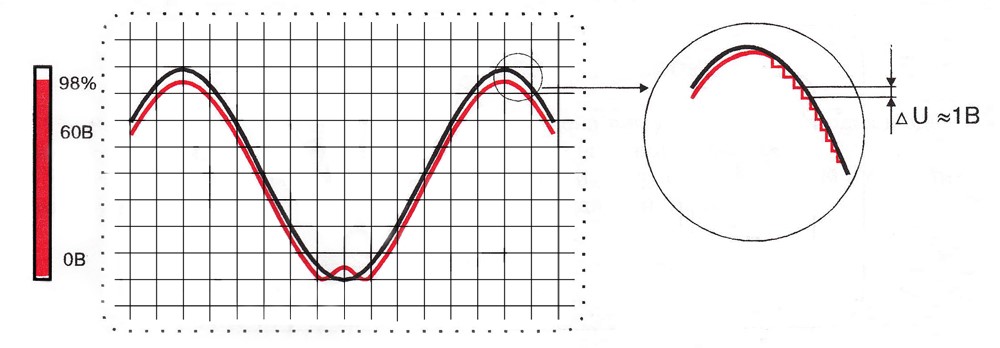

* При больших амплитудах спаренный аппарат может подзванивать на пике обратной полуволны (см. рисунок 2);
** АПСТ-4 может применяться с сельской АТСК 50/200М, но связь между спаренными абонентами не обеспечивается.

2.2 Указания по монтажу

Приставку с гибкими выводами (АПСТ-1п, АПСТ-4п) применяют в том случае, если она устанавливается в коробку или телефонную розетку с винтовыми контактами. В большинстве случаев гораздо удобнее для монтажа и эксплуатации гораздо удобнее использовать приставки с клеммами.

У приставок типа «к» контакты клемм отмаркированы надписями на печатной плате «линия +/- » и «абонент». У приставок типа «п» линия подключается к синему (минус) и красному (плюс) проводам, абонент – к двум проводам одного цвета (например, белым или зеленым). Абонент подключается к линии, если полярность в ней соответствует маркировке контактов (проводов) приставки, к которым линия подключается.

Приставки в корпусе для двух абонентов предназначены для установки в щитах, на лестничных площадках. Это удобнее для эксплуатации, исключает подслушивание одного абонента другим , позволяет отключить абонента не заходя в квартиру.

В тех случаях, когда линия подвержена опасным влияниям, необходима установка абонентского защитного устройства, которое устанавливается перед приставкой со стороны абонентской линии.

3. Маркировка. Упаковка. Комплект поставки

На сторону печатной платы, свободную от элементов нанесено название приставки АПСТ-1 или АПСТ-4. Маркировка, необходимая для подключения, описана в п.2.2.

На корпус приставок АПСТ-1/2 и АПСТ- 4/2 дополнительно наклеивается шильд с названием (если корпус черного цвета) и датой выпуска, или же маркировка наносится на корпус, если он серого цвета.

На приставках без корпусов дата выпуска обычно не ставится (или же производится цветовая маркировка). Приставка АПСТ исключительно надежна, и из строя не выходит. Если это произойдет, и если ли не удастся определить дату поставки по отгрузочным документам и конструктивным параметрам, приставка, не имеющая видимых повреждений, будет считаться гарантийной.

Упаковка приставок АПСТ-1к, АПСТ-4к, АПСТ-1п, АПСТ-4п производится в полиэтиленовые пакеты. Упаковка приставок АПСТ-1/2 и АПСТ-4/2 в коробки.

В заводскую упаковку вкладывается один паспорт.

4. Информация для заказа

   Приставки с клеммами

Приставка   Комменж АПСТ-1к        ТУ 6692-007-38164566-2014

Приставка   Комменж АПСТ-4к        ТУ 6692-007-38164566-2014

   Приставки с гибкими выводами

Приставка   Комменж АПСТ-1к        ТУ 6692-007-38164566-2014

Приставка   Комменж АПСТ-4к        ТУ 6692-007-38164566-2014

   Приставки для подключения двух абонентов в корпусе

Приставка   Комменж АПСТ-1/2        ТУ 6692-007-38164566-2014

Приставка   Комменж АПСТ-4/2        ТУ 6692-007-38164566-2014

Последнее обновление: 15.02.2016
