Вводно-измерительный модуль ВИМ 2х2
 Загрузить в формате PDF
Назначение

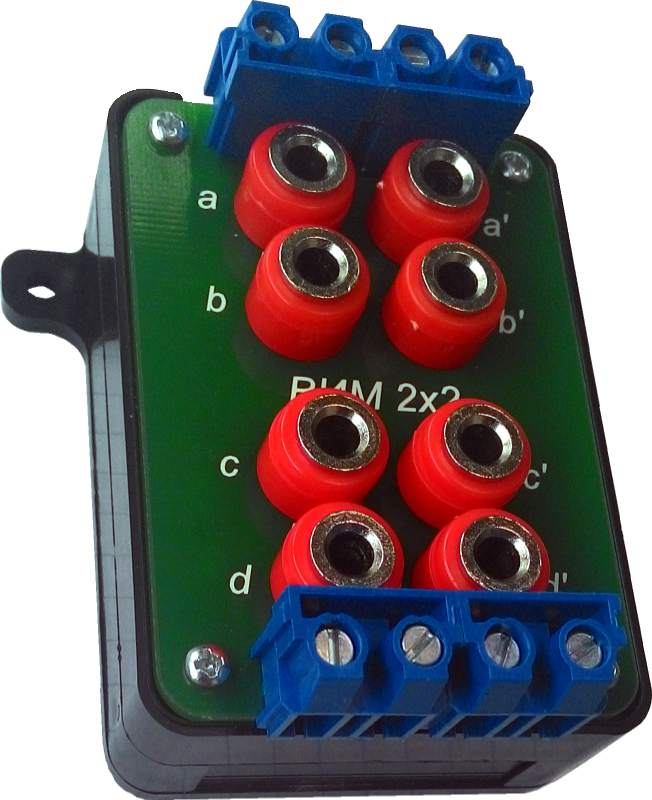

Рисунок 1.
|
ВИМ 2х2 предназначен для соединения симметричных линейных кабелей с оборудованием. Может так же применяться на линиях связи для соединения участков кабелей, магистрального и распределительных кабелей, перехода с кабельной линии на воздушную.
Коммутация линейного и станционного кабелей (2 пары) осуществляется с внешней стороны плинта с помощью установки в гнезда одно- или двухпроводных дужек. Жилы кабеля подключаются к гнездам через клеммные колодки.
В ВИМ 2х2 могут устанавливаться так же модули защиты типа МЗСП-Д или МЗСП-ДИ с различными схемами.
ВИМ 2х2 устанавливаются в шкафах, ящиках и стойках с оборудованием. Крепление производится на рейку DIN или же на поверхность с помощью винтов или шурупов (рис. 1).
| |
1. Технические характеристики.
ВИМ 2х2 обеспечивает соединение, измерение, и защиту от перенапряжений цепей симметричных кабелей парной и четверочной скрутки. В определенных случаях может быть использован для замены кабельных боксов с плинтами ПН-10 и ПЭ-6, если это допускает частотный спектр передаваемых сигналов и условия эксплуатации.
Подробнее
Таблица 1. Электрические характеристики ВИМ 2х2
| Частотный диапазон, кГц |
ЦСП с 3-уровн. линейными кодами, полутактовая
частота |
1024 |
| Для аналоговых и xDSL-сигналов |
1300 |
| Рабочее напряжение постоянного тока, не
более, В * |
250 |
| Максимальный рабочий ток, не более, А |
5 |
| Сопротивление изоляции в цепи провод-провод,
не менее МОм |
300 |
* Данное требование приводится с учетом требований технических регламентов на данный вид продукции. Технические параметры ВИМ 2х2 позволяют передавать напряжение дистанционного питания до 500 В, однако в этом случае должны быть предусмотрены дополнительные меры безопасности.
ВИМ 2х2 имеет корпус с возможностью крепления на рейку DIN с помощью защелок или поверхность. На устройстве установлено сменное основания с защелкой для установки на рейку DIN. В комплект поставки входит так же основание с проушинами для крепления. Для подключения кабелей используются клеммные колодки.
Подробнее
Рисунок 2. Габаритные и установочные размеры ВИМ 2х2.
|
Таблица 2. Характеристики конструкции ВИМ 2х2
2. Указания по монтажу и эксплуатации.
Рисунок 3.
|
Выбор места установки должен производиться в соответ-ствии с климатическим исполнением. При установке на рейку DIN не нужно применять излишних усилий.
Кабели подключаются через клеммные колодки, при этом жилы кабеля для более качественного и стабильного контакта можно облудить. Соответствие гнезд и контактов ВИМ 2х2 показано на рис.3-
При установке модулей защиты типа МЗСП-Д и МЗСП-ДИ необходимо подключить их контакты защитного заземления к шине заземления (уравнивания потенциалов).
Гарантийный срок – 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты выпуска. Срок службы – 5 лет.
|
3. Маркировка и упаковка. Комплект поставки.
На лицевой стороне модуля нанесено название - ВИМ 2х2, месяц и год выпуска
По умолчанию (если иное не оговорено при заказе) на изделие устанавливается монтажное основание для рейки DIN, в комплект поставки входит монтажное основание с проушинами. Упаковка производится в коробки из гофрокартона или полиэтилен. В заводскую упаковку вкладывается один паспорт изделия.
Соединительные дужки и модули МЗСП должны заказываться дополнительно.
4. Информация для заказа.
Пример заказа : вводно-измерительный модуль Комменж ВИМ 2х2.
В случае заказа партии от 50 штук можно заказать устройства с конкретным типом монтажного основания ( рейка или проушины) и сэкономить время на замену оснований и получить скидку с цены.
Последнее обновление: 20.02.2015
|
