Адаптер измерительный ВСР. Техническое описание

Техническое описание

Назначение

Рисунок 1. Внешний вид адаптера измерительного ВСР

Адаптер измерительный ВСР предназначен для подключения измерительного прибора ISKRA (c AVS-800 или без) к сменной вставке с разрядником ВСР, которая используется в устройствах МЭЗ-К, ExPro HF, Every Pro HF. Прибор подключается контактами типа «банан» через гнезда адаптера. Сменная вставка вкручивается в посадочное гнездо на лицевой панели.

Применяется для проведения периодической проверки статического напряжения пробоя разрядника сменной вставки ВСР-90(230, 400, 600, 800) на соответствие статическому напряжению, указанному в паспорте на изделие.

1. Технические характеристики

Адаптер выполнен в пластмассовом корпусе. На лицевой панели расположены 2 гнезда (черное «-», красное «+») для подключения измерительных приборов и посадочное гнездо под сменную вставку ВСР-90(230, 400, 600, 800). Схема адаптера приведена на рисунке 2, технические характеристики в таблице 1.

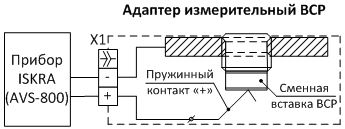

Рисунок 2. Функциональная схема адаптера измерительного ВСР

Таблица 1. Технические параметры адаптера измерительного ВСР

2. Порядок проведения измерения

2.1 Вкрутить вставку сменную ВСР-90(230, 400, 600, 800) в посадочное гнездо на лицевой панели адаптера до соприкосновения с контактом «+» (см. рис. 1 и 2).

Примечание: Процесс вкручивания вставки в гнездо, на начальном этапе, происходит без усилия, а при соприкосновении с контактом «+» возникает небольшое сопротивление, указывающее о нормальном контакте вставки сменной с контактом «+». Этап вкручивания на этом является достаточным и завершается.

2.2 К двум контактам типа «банан» расположенным на лицевой панели адаптера, с соблюдением полярности, подключается измерительный прибор «ISKRA» (c приставкой AVS-800 при необходимости). Измерение статического напряжения пробоя разрядника проводятся в соответствии с указаниями в руководстве по эксплуатации на измерительный прибор «ISKRA».

2.3 По окончанию измерения выкрутить сменную вставку из адаптера, отключить измерительный прибор.

3. Маркировка. Упаковка и комплект поставки

3.1 Маркировка

На задней стенки указывается: - тип изделия; - заводской номер; - дата выпуска.

3.2 Упаковка и комплект поставки

Адаптер измерительный ВСР упаковывается в индивидуальную заводскую упаковку из полиэтилена, в которую укладывается один паспорт. Для перевозки устройство укладывается в транспортную упаковку из гофрокартона.

4. Информация для заказа

При заказе следует указать тип изделия «Адаптер измерительный ВСР»

Производитель COMMENG (ООО «КОММЕНЖ»)

Пример указания изделия при заказе:

- адаптер измерительный ВСР.

Последнее обновление: 17.01.2018
