Устройство испытания элементов и устройств защиты ISKRA
 Краткое техническое описание, pdf
Техническое описание и руководство по эксплуатации, pdf
Методика аттестации, pdf
Назначение
Устройство «ISKRA» предназначено для испытания элементов и модулей защиты от импульсных перенапряжений, применяемых в радиоэлектронной аппаратуре, системах связи, промышленной автоматики и низковольтных электроустановках.
Испытание производится методами неразрушающего контроля и состоит в проверке соответствия статического напряжения пробоя газонаполненных разрядников и классификационного напряжения варисторов и других полупроводниковых элементов параметрам, заявленным изготовителем или установленным нормативно-технической документацией.
|
|
Подробнее...
Испытание
газонаполненных разрядников производится в соответствии:
ГОСТ 21107.7-75.
Приборы газоразрядные. Методы измерения электрических параметров искровых
разрядников.
ITU-T Recommendation K.12 Characteristics
of gas discharge tubes for the protection of telecommunications installations.
Испытание варисторов
производится в соответствии:
ГОСТ 21342.9-76
Варисторы. Метод измерения напряжения и тока.
ITU-T Recommendation K.28 Characteristics
of semi-conductor arrester assemblies for the protection of telecommunications
installations.
Устройство «ISKRA» можно использовать так же для
проверки других полупроводниковых элементов защиты, например: стабилитронов,
TVS-диодов (супрессоров), тиристорных элементов и т.п.
Аттестация:
Поставка устройства
«ISKRA» может осуществляться с первичной аттестацией в соответствии с
требованиями ГОСТ Р 8.568-97 (проводится базовым центром метрологической
службы) или без неё. Методика аттестации размещена на сайте производителя или
может быть выслана по запросу.
Технические характеристики.
Измерение статического напряжения пробоя разрядника и классификационного напряжения варистора (или другого полупроводникового элемента) производятся путём подачи на испытуемый элемент (устройство) линейно нарастающего напряжения. ISKRA фиксирует пробой газоразрядного промежутка (в режиме «разрядник») или протекание классификационного тока величиной 1 мА (в режиме «варистор»), в этот момент измеряется величина напряжения.
Подробнее...
Испытания полупроводниковых элементов защиты (стабилитронов, TVS-диодов (супрессоров), тиристорных элементов и т.п.) проводятся в режиме «варистор», поэтому необходимо определить допустимость применения применяемого метода измерений для испытания конкретного типа элементов.
Измерительные характеристики
|
Параметр |
Параметр |
Испытательное
напряжение:
|
Форма: |
Линейно нарастающее |
| Скорость нарастания: |
75 – 100 В/сек. |
Диапазон
измерения: |
Статическое, пробоя: |
50 – 800 В |
| Классификационное : |
20 – 800 В |
| Максимальный испытательный ток: |
1 мА |
Пределы допускаемой основной
погрешностиизмерений напряжения,
в диапазоне (Вольт): |
20 –100 В |
100 –200 В |
200 –800 В |
| Не нормируется |
±(4% + 2 emp |
±(3% +2 emp) |

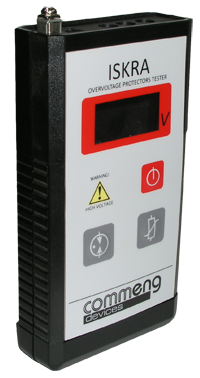

Устройство «ISKRA» представляет собой прибор размером 160х85х30 мм. Управление устройством осуществляется с помощью тастатуры, расположенной на лицевой панели. Индикация результатов измерений отображается на трехразрядном индикаторе .
Питание осуществляется от встроенных аккумуляторов и входящего в комплект поставки блока питания. В комплект поставки так же входят: сумка для хранения, измерительные шнуры, руководство по эксплуатации.
Работа с прибором.
Для проверки параметров элемента или устройства защиты необходимо подключить его к прибору непосредственно через измерительный шнур, или же с помощью измерительного адаптера. Измерительный адаптер обеспечивает удобное подключение измерительных приборов к точкам, в которых должны производиться измерения.
Для расширения пределов измерения используется приставка AVS, увеличивающая предел измерения ISKRA до 1600 Вольт.
Подробнее...
COMMENG серийно выпускает различные измерительные адаптеры: для устройств с разъемами 8P8C (порты Ethernet), для модулей кроссовой защиты, коаксиальных разъемов (TNC, BNC, N, UHF, СР различных типов) и т.д.
Приставка AVS по конструкции аналогична ISKRA, но имеет другое программное обеспечение и тастатуру, применяется в тех случаях, когда напряжение срабатывания устройств защиты от импульсных перенапряжений превышает 800 В (например, разрядники уравнивания потенциалов, УЗИП I класса на базе разрядников).
Основные характеристики приставки AVS:
- подключается к ISKRA с помощью специального шнура;
- выдает фиксированные добавочные напряжения 200, 400, 600 и 800 В;
для получения результата измерения добавочное напряжение, генерируемое AVS, складывается с показанием ISKRA;
• память последнего установленного уровня добавочного напряжения
|
|
Информация для заказа.
Испытательное устройство Commeng ISKRA
Приставка Commeng AVS
