Тестовые линии ТЛ-Е1
 Тестовые линии ТЛ-Е1
Назначение
Предназначены для настройки, проверки и испытаний оборудования с интерфейсами G.703: цифровых систем передач, комплектов цифровых соединительных линий АТС, мультиплексоров, ISDN PRI.
ТЛ Е1/120 предназначена для подключения к портам с входным сопротивлением 120 Ом. Подключение производится через клеммные колодки.
ТЛ Е1/75 предназначена для подключения к портам с входным сопротивлением 75 Ом. Подключение производится через разъемы типа BNC.

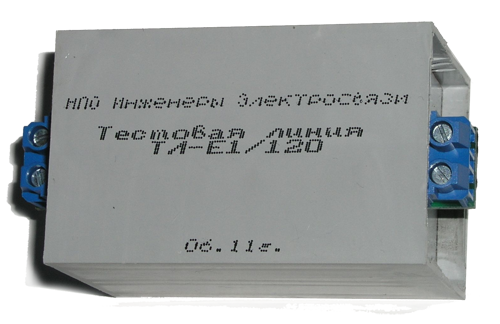

Внешний вид линии показан на рис.1
Рис.1
Технические характеристики
Затухание ТЛ-Е1 соответствуют требованиям рекомендации ITU-T G.703. и составляет на полутактовой частоте 1024 кГц - 6дБ. Затухание увеличивается до частоты 4096 кГц пропорционально √F.
Допустимые значения затуханий приведены в таблице 1. Маска области допустимых значений и характеристика затухания в графическом виде приведена на рис.2.
|
Кратность полутактовой частоте
|
Частота. кГц
|
Затухание, дБ
|
|
Номинальное
|
Минимальное (-10%)
|
Максимальное (+10%)
|
|
1
|
1024
|
6,0
|
5,40
|
6,60
|
|
1,5
|
1536
|
7,34
|
6,60
|
8,10
|
|
2
|
2048
|
8,50
|
7,65
|
9,35
|
|
2,5
|
2560
|
9,40
|
8,46
|
10,34
|
|
3
|
3072
|
10,40
|
9,36
|
11,44
|
|
3,5
|
3584
|
11,20
|
10,08
|
12,32
|
|
4
|
4096
|
12,00
|
10,80
|
13,20
|
Размер корпуса (без учета разъемов) 70х45х42. Вес изделия не более 75 г.
Линии эксплуатируются при температуре окружающего воздуха от -10 °C до 30 °C и относительной влажности воздуха до 90% при температуре 25°C. Линии рассчитаны на непрерывную круглосуточную работу.
